Transformador

Porque escolher-nos

está envolvida na produção de componentes eletrônicos há 20 anos, passou e seguiu rigorosamente a certificação do sistema de qualidade ISO-9001:2015, a equipe acumulou rica experiência em P&D, gerenciamento de produção e qualidade garantia. Somos especializados na produção de indutores enrolados Edgewise, indutores quadrados de modo comum, transformador de anel, indutor trifásico, indutor monofásico e outros indutores de modo comum.

Ampla gama de aplicações

Nossos produtos são amplamente utilizados emFonte de alimentação industrial, fonte de alimentação de controle de incêndio, pilha de carregamento, fonte de alimentação médica, aeroespacial, eletrônica automotiva, trânsito ferroviário, energia fotovoltaica, geração de energia eólica, inversor de armazenamento de energia, rede inteligente, indústria de robôs, eletrônicos de consumo e outros campos .

Equipamento Avançado

Temos máquina de enrolamento automático muito avançada, máquina de solda automática, ponte automática LCR, testador de tensão suportável de isolamento, instrumento de teste dielétrico de enrolamento, banco de teste integrado de transformador e outros equipamentos de produção.

Garantia da Qualidade

Nossa empresa obteve certificações relacionadas a UL, CE, CQC, ISO-9001, Certificado de Patentes e Qualificação Empresarial de Alta Tecnologia.

Ampla gama de produtos

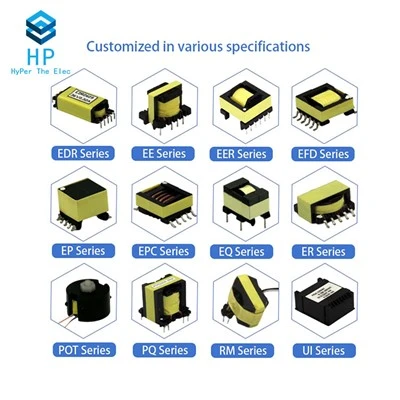

Os produtos que produzimos incluem, entre outros, transformadores de alta frequência, transformadores de baixa frequência, transformadores montados em superfície (transformadores SMD), reatores, indutores de filtro de potência, adaptadores de energia, bobinas de válvula solenóide, transformadores de alta tensão, transformadores de corrente, tensão transformadores.

O que é transformador de potência

Transformadores de potência são instrumentos elétricos utilizados na transmissão de energia elétrica de um circuito para outro sem alterar a frequência. Eles operam pelo princípio da indução eletromagnética. Eles são usados na transmissão de energia elétrica entre geradores e circuitos primários de distribuição. Se deseja conhecer as especificações e preços do Transformador de Potência, entre em contato conosco!

Vantagem do transformador de potência

Eficiência de custos

Os transformadores automáticos são mais econômicos em comparação aos transformadores convencionais porque usam um enrolamento comum para os lados primário e secundário. Este projeto reduz a quantidade de cobre e ferro utilizados, resultando em menores custos de material.

Tamanho compacto

Devido ao projeto de enrolamento compartilhado, os autotransformadores são geralmente menores e mais leves que os transformadores convencionais equivalentes. Ocupam menos espaço físico, o que os torna ideais para instalações onde o espaço é limitado ou onde é necessária portabilidade.

Regulação de tensão

Os transformadores automáticos podem fornecer regulação de tensão ajustando a posição do tap no enrolamento comum. Ao tocar em diferentes pontos, a tensão de saída pode variar de acordo com os requisitos. Essa flexibilidade torna os autotransformadores úteis em aplicações onde é necessário controle preciso de tensão.

Alta eficiência

Os transformadores automáticos apresentam maior eficiência em comparação aos transformadores convencionais porque possuem menos enrolamentos e, consequentemente, menores perdas de resistência e reatância de fuga. Essa eficiência se traduz em menos desperdício de energia e custos operacionais reduzidos.

Conversão de Tensão

Os transformadores automáticos podem aumentar ou diminuir a tensão, assim como os transformadores convencionais. Eles podem ser usados para converter tensões dentro de uma faixa específica, permitindo uma transmissão eficiente de energia entre sistemas com diferentes níveis de tensão.

Estabilização de Tensão

Os transformadores automáticos podem estabilizar as flutuações de tensão, fornecendo recursos de regulação de tensão. Eles podem compensar quedas de tensão em longas linhas de transmissão, garantindo que a tensão desejada seja mantida na extremidade da carga.

Impedância mais baixa

Os transformadores automáticos têm impedância mais baixa em comparação com os transformadores convencionais, o que os torna benéficos em aplicações onde se deseja uma impedância mais baixa. Com autotransformadores, isso significaria que o ruído no circuito seria reduzido e uma tensão de saída estável seria mantida. Esta característica permite-lhes lidar com correntes de falha mais elevadas e melhorar a proteção contra falhas em sistemas elétricos.

Distorção de tensão reduzida

Os transformadores automáticos minimizam a distorção de tensão devido à sua menor reatância de fuga e impedância reduzida. Eles fornecem uma forma de onda de tensão mais estável e melhor qualidade de tensão, tornando-os adequados para equipamentos eletrônicos sensíveis.

Maior capacidade de sobrecarga

Os transformadores automáticos podem lidar com sobrecargas mais altas por curtos períodos em comparação com os transformadores convencionais. A sua construção permite-lhes transportar correntes mais elevadas sem saturação, tornando-os úteis em aplicações com cargas pesadas intermitentes.

Correção aprimorada do fator de potência

Autotransformadores podem ser empregados para melhorar o fator de potência ajustando os níveis de tensão. Eles podem fornecer energia reativa para compensar o fator de potência atrasado ou adiantado, melhorando assim o fator de potência geral do sistema.

Tipo de transformadores de potência

01/

Transformadores tipo Berry
Os transformadores do tipo Berry têm o núcleo organizado como os raios de uma roda. Eles têm circuitos magnéticos distribuídos e contêm mais de dois circuitos magnéticos independentes.

02/

03/

04/

Transformadores de Isolamento
Os transformadores de isolamento possuem relação de espiras igual a 1, o que significa que o número de espiras nos enrolamentos primário e secundário é igual. Eles são usados para isolar a carga da fonte de energia enquanto fornecem correntes alternadas. Eles protegem o dispositivo elétrico, a operação e as pessoas contra ruídos elétricos, choques e danos. Eles são comumente usados em computadores, dispositivos de medição, máquinas industriais, equipamentos médicos e laboratoriais e outros equipamentos sensíveis.

05/

Transformadores abaixadores
Os transformadores abaixadores têm uma relação de espiras menor que 1, o que significa que o enrolamento primário tem mais espiras. Esses transformadores convertem a entrada de alta tensão e baixa corrente do enrolamento primário em uma saída de baixa tensão e alta corrente no enrolamento secundário.
Os transformadores elevadores possuem relação de espiras maior que 1, o que significa que o enrolamento secundário possui mais espiras. Esses transformadores convertem a entrada de baixa tensão e alta corrente do enrolamento primário em uma saída de alta tensão e baixa corrente no enrolamento secundário.

06/

Autotransformadores
Os autotransformadores consistem em um único enrolamento conectado em determinados pontos ao longo de seu comprimento para fornecer uma fração da tensão primária. Os enrolamentos primário e secundário estão interligados, os quais são enrolados em um único núcleo. Os autotransformadores têm tamanho mais compacto e são mais baratos que o transformador convencional de enrolamento duplo, que pode fornecer a mesma classificação VA. Porém, eles não possuem isolamento elétrico entre os enrolamentos primário e secundário. Eles são amplamente utilizados em motores de indução, ferrovias, sistemas de áudio e sistemas de iluminação.

07/

08/

Transformadores Trifásicos
Os transformadores trifásicos são compostos por três pares de enrolamentos primários e secundários. Eles podem ser construídos conectando três transformadores monofásicos para formar um banco de transformadores ou montando três pares de enrolamentos em um único núcleo laminado. Os transformadores trifásicos geram corrente alternada trifásica fluindo em condutores separados. Três ondas senoidais representam isso, e as ondas estão separadas por 120 graus uma da outra. A amplitude é atingida com maior frequência, o que faz com que os transformadores trifásicos forneçam energia a uma taxa quase constante.

09/

Transformadores de núcleo de ar
Os transformadores de núcleo de ar não possuem núcleo de transformador físico. Seus enrolamentos primário e secundário são enrolados em um material isolante sólido. Eles são usados na transmissão de correntes de radiofrequência.

10/

Transformadores de núcleo de ferrite
Os transformadores com núcleo de ferrite possuem um núcleo de ferrite. As ferritas são cerâmicas, compostas de óxidos de ferro, zinco, níquel e manganês. As ferritas comumente usadas em transformadores são a ferrita de manganês e zinco.

As ferritas têm alta permeabilidade magnética, propriedade de um material de permitir que o fluxo magnético flua através dele. Eles também têm alta resistividade de corrente e baixas perdas por correntes parasitas para uma ampla faixa de frequência, tornando-os ideais para aplicações de alta frequência. Os transformadores de núcleo de ferrite são amplamente utilizados em transformadores de banda larga e aplicações eletrônicas

11/

Transformadores de núcleo de ferro
Os transformadores com núcleo de ferro possuem um núcleo eletromagnético composto por chapas de ferro laminadas. Eles são o tipo mais comum de transformador nesta categoria. Os núcleos de ferro possuem ligação de alto fluxo, o que é atribuído às suas excelentes propriedades magnéticas.

12/

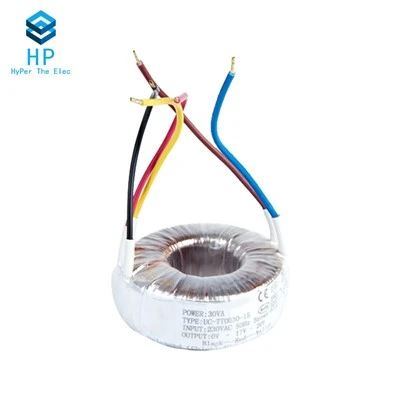

Transformadores de núcleo toroidal
Os transformadores de núcleo toroidal são transformadores com núcleos em forma de toro ou donut feitos de ferro ou ferrite. Seus enrolamentos primário e secundário são enrolados no núcleo toroidal. Devido ao seu formato de anel, seus núcleos toroidais apresentam baixo vazamento de fluxo magnético e alta indutância e fatores Q. Conseqüentemente, sua eficiência é alta. Os transformadores de núcleo toroidal são usados em telecomunicações, distribuição de energia e sistemas de controle industrial.

Componente de transformadores de potência

Núcleo laminado
o núcleo laminado é a parte mais importante do transformador, usado para suportar os enrolamentos do transformador. É feito de material laminado de ferro macio para reduzir a perda de corrente parasita e a perda de histerese. Hoje em dia, no núcleo do transformador, folhas laminadas são usadas para minimizar as perdas por correntes parasitas, e o material de aço CRGO é usado para minimizar as perdas por histerese. A composição do material do núcleo depende da tensão, corrente e frequência de alimentação do transformador.
O diâmetro do núcleo do transformador torna-se diretamente proporcional às perdas no cobre e inversamente proporcional às perdas no ferro ou no núcleo. Um núcleo laminado também fornece um caminho de baixa relutância para o fluxo magnético que minimiza o fluxo de vazamento e maximiza a força do fluxo de trabalho principal para o transformador.
Enrolamentos
Em um transformador sempre dois conjuntos de enrolamentos são colocados em um núcleo laminado e são isolados um do outro. O enrolamento consiste em vários números de voltas de condutores de cobre agrupados e conectados em série.
Material isolante
A falha de isolamento pode causar danos mais graves ao transformador. Portanto, o isolamento e o material isolante devem ser de alta qualidade e é a parte mais importante do transformador. O isolamento é necessário entre cada volta dos enrolamentos, entre os enrolamentos, o enrolamento e o núcleo, e todas as partes que transportam corrente e o tanque do transformador.
A principal função do material isolante é proteger o transformador contra curtos-circuitos, fornecendo isolamento aos enrolamentos para que não entre em contato com o núcleo e qualquer outro material condutor. O material isolante do transformador deve ter altas propriedades dielétricas e também boa resistência mecânica e capacidade de suportar temperatura. Material sintético, papéis, tecidos de algodão, etc. são utilizados como material isolante em transformadores.
Terminais e Buchas
Terminais e buchas também são partes importantes do transformador usadas para conectar cabos de entrada e saída de alimentação e carga. Eles estão conectados às extremidades do condutor dos enrolamentos.
Óleo de transformador
A função do óleo do transformador é fornecer isolamento entre os enrolamentos, bem como resfriamento devido às suas propriedades químicas e à muito boa rigidez dielétrica.
Dissipa o calor gerado pelo núcleo e enrolamentos de um transformador para o ambiente externo. Quando os enrolamentos do transformador são aquecidos devido ao fluxo de corrente e perdas, o óleo esfria os enrolamentos circulando dentro do transformador e transferindo calor para o ambiente externo através de seus tubos de resfriamento. O óleo mineral de hidrocarboneto é usado como óleo de transformador e atua como refrigerante. É composto de aromáticos, parafinas, naftenos e olefinas.

Aplicações Industriais de Transformadores de Potência

Distribuição de energia elétrica
No sector da distribuição de energia eléctrica, os transformadores de potência são fundamentais para reduzir a electricidade de alta tensão gerada em centrais eléctricas para uma distribuição eficiente a residências e empresas. Eles garantem que a eletricidade seja entregue em níveis de tensão mais baixos e mais seguros. Grandes complexos industriais e fábricas muitas vezes possuem transformadores de potência dedicados para gerenciar suas substanciais necessidades de energia.
Indústria de transformação
As instalações de fabricação dependem de transformadores de distribuição para gerenciar a distribuição de energia em suas operações. Esses transformadores ajudam a reduzir o fornecimento elétrico de entrada para níveis adequados para as máquinas e equipamentos utilizados no processo de fabricação. Eles são cruciais para garantir um fornecimento de energia estável e confiável para máquinas industriais. Os transformadores de potência também são utilizados em diversos processos de fabricação que requerem altas correntes e tensões específicas, como soldagem, fundição, eletrólise e aquecimento por indução.
Indústria automobilística
Os transformadores de isolamento desempenham um papel vital na indústria automobilística, particularmente nas fábricas automotivas. Eles são usados para fornecer isolamento elétrico e reduzir o risco de ruído elétrico, protegendo assim equipamentos eletrônicos sensíveis, sistemas de controle e máquinas computadorizadas usadas em linhas de produção automotiva. Os transformadores de distribuição também são utilizados em diversas aplicações relacionadas à indústria automobilística, como veículos elétricos, veículos híbridos, carregadores de baterias, sistemas de ignição e sensores.
Indústria Eletroquímica
A indústria eletroquímica geralmente envolve processos que exigem controle preciso de tensão e corrente. Transformadores elevadores são utilizados para aumentar o nível de tensão conforme necessário para reações eletroquímicas específicas, como aquelas empregadas em galvanoplastia, eletrodeposição e eletrorrefinação.
Fabricação de aço
A fabricação de aço depende de fornos elétricos a arco (EAFs) para a produção de aço. Os transformadores de forno são cruciais para fornecer as altas correntes necessárias para a operação dos EAFs. Eles fornecem uma fonte de alimentação de alta tensão e baixa corrente que é convertida em eletricidade de baixa tensão e alta corrente necessária para o calor extremo do forno e os processos de fusão de metal. Os transformadores de potência também são usados em indústrias siderúrgicas que envolvem fusão, refino, fundição, laminação e modelagem de produtos siderúrgicos.
Estes são alguns dos exemplos específicos de como os transformadores de potência, distribuição e isolamento são usados em diferentes indústrias. Eles desempenham um papel importante na garantia da operação eficiente e confiável de vários processos e sistemas industriais.

Nossa fábrica

productcate-1-1

Certificado

productcate-1-1

perguntas frequentes

P: O que um transformador de potência faz?

R: O objetivo de um transformador de potência é converter a tensão de alta tensão (linha de transmissão) para baixa tensão (consumidor). O transformador é um dispositivo elétrico que transfere energia elétrica por indução eletromagnética.

P: Quem possui transformadores de potência?

R: Normalmente, a concessionária é proprietária do transformador porque ele é necessário no último trecho da viagem para distribuir energia ao seu negócio. Isso coloca a tensão de serviço no lado secundário de baixa tensão do transformador.

P: Por que os transformadores de potência são tão pesados?

R: Eles são compostos por 2 conjuntos de enrolamentos de fio de cobre enrolados em um núcleo de ferro laminado. O peso do transformador vem do núcleo de ferro e do fio de cobre. Quanto maior a corrente do transformador, maior será a bitola do enrolamento secundário.

P: Por que usar transformador na fonte de alimentação?

R: Os transformadores são usados para duas finalidades no sistema de alimentação. Um é conhecido como aumentar ou diminuir a tensão e outro é fornecer isolamento galvânico entre dois sistemas.

P: Qual é a diferença entre transformador de potência e transformador de distribuição?

R: Embora os transformadores de potência sejam projetados para aumentar ou diminuir os níveis de tensão para fins de transmissão, os transformadores de distribuição são feitos especificamente para fornecer tensões reduzidas aos consumidores. Existem diversos transformadores de distribuição disponíveis no mercado, cada um com suas vantagens e desvantagens.

P: Os transformadores de potência são seguros?

R: Os transformadores elétricos emitem campos eletromagnéticos (CEM) de baixa frequência, que têm sido objeto de alguns problemas de saúde. No entanto, o consenso científico é que os níveis de CEM dos transformadores localizados perto das casas não são susceptíveis de causar efeitos adversos à saúde.

P: Por que os transformadores de potência são caros?

R: A escassez e o subsequente aumento do preço das matérias-primas, especialmente do cobre (o preço do cobre aumentou quase 10% em 2023), contribuiu significativamente para o aumento do preço dos transformadores.

P: Quanto tempo duram os transformadores de potência?

R: Os fabricantes geralmente definem a vida útil esperada dos transformadores de potência entre 25 e 40 anos. Alguns transformadores em serviço estão agora a aproximar-se desta idade e é importante estimar a sua vida útil restante, a fim de evitar o encerramento prematuro dos transformadores.

P: Que problemas acontecem no transformador de potência?

R: Os transformadores de potência dependem de óleo isolante de alta qualidade para dissipar o calor e fornecer isolamento elétrico. No entanto, com o tempo, este óleo pode ficar contaminado com umidade, partículas e outras impurezas, o que pode levar a uma série de problemas, incluindo redução da rigidez dielétrica, superaquecimento e até falhas.

P: É seguro morar próximo a um transformador de energia?

R: Não há perigo em viver próximo a um transformador elétrico se falarmos puramente do ponto de vista das radiações. No entanto, sempre existe o perigo de incêndio no transformador se ele não for bem mantido.

P: Preciso de um transformador de potência?

R: Você precisará de um transformador de tensão redutor se estiver viajando para qualquer país com um padrão de energia superior ao usado por seus aparelhos. Por outro lado, levar aparelhos que funcionam com 220–110 volts para os EUA ou Canadá requer um conversor de tensão elevador que possa transformar 110–120 volts em 220–240 volts.

P: Como posso saber se meu transformador de potência está ruim?

A: Teste de resistência: Meça a resistência nos enrolamentos primário e secundário usando um multímetro. A resistência deve estar dentro da faixa especificada pelo fabricante do transformador. Um desvio significativo da faixa especificada indica um problema com o transformador.

P: Com que frequência os transformadores de potência falham?

R: Durante o período de taxa constante, a taxa de falhas, λ, é de cerca de {{0}}.0002 falhas/ano por transformador. Então, por volta dos 20-25 anos, a taxa de reprovação começa a subir, atingindo 0,01 aos 40 anos, 0,025 aos 50 anos e mais de 0,05 aos 60 anos.

P: Como você inspeciona um transformador de potência?

R: Realizar uma inspeção visual de um transformador é tão simples quanto inspecionar fisicamente as principais áreas. Isso envolve caminhar pela unidade para avaliar aspectos críticos como sistema de refrigeração, estado da pintura, presença de vazamentos, estado das buchas e estado dos respiros e medidores.

P: Como você testa um transformador de potência sem carga?

A: O teste sem carga do transformador é um teste para medir a perda sem carga e a corrente sem carga do transformador, aplicando a tensão nominal da frequência nominal da onda senoidal nominal do enrolamento em ambos os lados do transformador, e os outros enrolamentos estão em circuito aberto.

Somos conhecidos como um dos principais fabricantes e fornecedores de transformadores de potência na China. Se você vai comprar um transformador de potência barato feito na China, bem-vindo para obter uma amostra grátis de nossa fábrica. Além disso, serviço personalizado está disponível.
