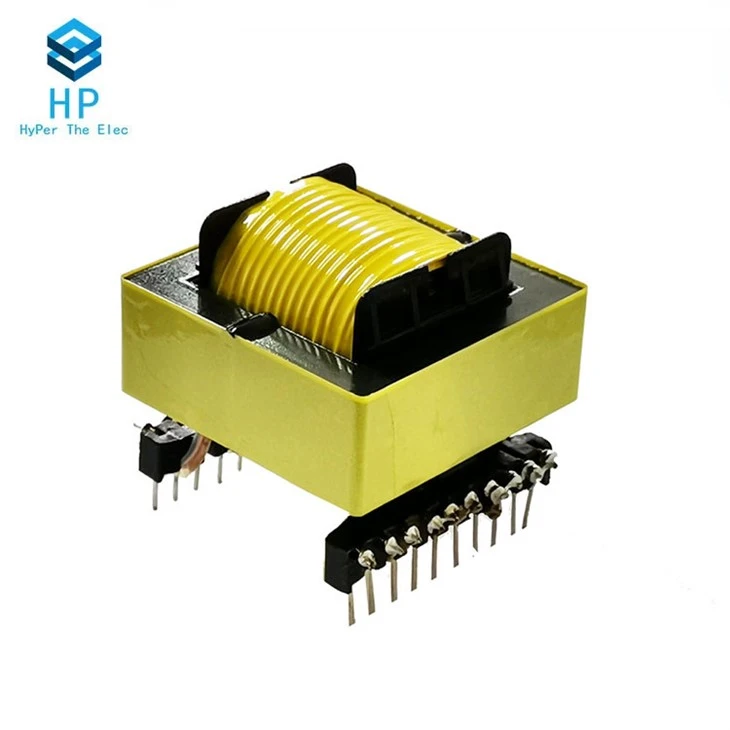

Transformador Eletrônico de Potência

O transformador de energia elétrica é um tipo de componente magnético e eletromagnético suave, sua função é transmissão de energia, conversão de tensão e isolamento de isolamento, e tem sido amplamente utilizado em tecnologia de fonte de alimentação e tecnologia de eletrônica de potência.

Os transformadores de potência são utilizados em quase todos os produtos eletrônicos e seu princípio é simples, mas o processo de enrolamento dos transformadores terá requisitos diferentes de acordo com as diferentes ocasiões de uso (diferentes usos). As principais funções do transformador são: conversão de tensão; Transformação de impedância; isolamento; Regulação de tensão (transformador de saturação magnética), etc., o formato de núcleo comumente usado do transformador é geralmente um núcleo E e C.

De acordo com o tamanho do transformador de potência eletrônico, o transformador de potência pode ser dividido em vários graus: mais de 10kVA para alta potência, 10kVA ~ 0,5kVA para potência média, 0,5kVA ~ 25VA para pequena potência e abaixo de 25VA para micropotência. A potência de transmissão é diferente, o projeto do transformador de potência não é o mesmo e deve ser evidente.

Suporte para personalização de desenho

A classificação dos transformadores de potência comumente usados ​​pode ser resumida da seguinte forma:

1, de acordo com o número de fases:

(1) Transformador de potência monofásico: usado para carga monofásica e grupo de transformadores de potência trifásicos.

(2) Transformador de potência trifásico: utilizado para subida e descida de tensão de sistemas trifásicos.

2, de acordo com o método de resfriamento:

(1) Transformadores de potência secos: dependem da convecção de ar para resfriamento, geralmente usada para iluminação local, linhas eletrônicas e outros transformadores de potência de pequena capacidade.

(2) Transformador de potência imerso em óleo: depende do óleo como meio de resfriamento, como auto-resfriamento imerso em óleo, resfriamento de ar imerso em óleo, resfriamento de água imerso em óleo, circulação forçada de óleo, etc.

3. Dividido por uso:

(1) Transformador eletrônico de potência: usado para tensão ascendente e descendente do sistema de transmissão e distribuição de energia.

(2) Transformadores de instrumentos: como transformadores de tensão, transformadores de corrente, para instrumentos de medição e dispositivos de proteção de relés.

(3) Transformador de teste: pode produzir testes de alta tensão e alta tensão para equipamentos elétricos.

(4) Transformadores especiais: como transformadores de forno elétrico, transformador retificador, transformador de ajuste, etc.

4, de acordo com a forma de enrolamento:

(1) Transformador de enrolamento duplo: usado para conectar dois níveis de tensão no sistema de potência.

(2) Transformador de três enrolamentos: geralmente usado em subestações regionais de sistemas de energia para conectar três níveis de tensão.

(3) Autotransformador: utilizado para conectar sistemas de potência com diferentes tensões. Também pode ser usado como um transformador comum de aumento ou queda.

5, de acordo com a forma central:

(1) Transformador central: transformador de potência para alta tensão.

(2) Transformador de liga amorfa: o transformador de núcleo de liga amorfa é um novo tipo de material condutor magnético, a corrente sem carga cai cerca de 80%, é um transformador de distribuição com efeito de economia de energia ideal, especialmente adequado para redes de energia rurais e regiões em desenvolvimento e outros locais com baixa taxa de carga.

(3) Transformador Shell: transformador especial para alta corrente, como transformador de forno elétrico, transformador de soldagem; Ou para instrumentos eletrônicos e transformadores de televisão, rádio e outros transformadores de potência.

Original: Wuxi, Jiangsu, China

Certificação: ISO9001, CE, ISO14001, OHSAS18001 etc.

Preço: Negociável

Material: Esqueleto, núcleo magnético, fio esmaltado, fita isolante, etc.

Tensão: 380V 50Hz, a tensão pode ser conforme a demanda local

Prazo de pagamento: TT, LC

Data de entrega: Negociável

Embalagem: padrão de exportação

Mercado: Oriente Médio/África/Ásia/América do Sul/Europa/América do Norte

Garantia: 1 ano

Quantidade mínima: 1 conjunto

1. Frequência de trabalho

A perda do núcleo do transformador tem uma ótima relação com a frequência, por isso deve ser projetada e utilizada de acordo com a frequência de uso, que é chamada de frequência de operação.

2, potência nominal

Na frequência e tensão especificadas, o transformador pode funcionar por um longo tempo sem exceder a potência de saída do aumento de temperatura especificado.

3, tensão nominal

Refere-se à tensão que pode ser aplicada na bobina do transformador, não devendo ser superior ao valor especificado durante o trabalho.

4. Relação de tensão

Refere-se à relação entre a tensão primária e a tensão secundária do transformador e tem a diferença entre a relação de tensão sem carga e a relação de tensão de carga.

5, sem corrente de carga

Quando o transformador secundário está aberto, o primário ainda possui uma certa corrente, que é chamada de corrente sem carga. A corrente sem carga consiste na corrente de magnetização (que produz fluxo magnético) e na corrente de perda de ferro (que é causada pela perda do núcleo de ferro). Para um transformador de potência de 50 Hz, a corrente sem carga é igual à corrente de magnetização.

6, perda sem carga

Refere-se ao circuito aberto secundário do transformador, medido na perda de potência primária. A principal perda é a perda do núcleo de ferro, seguida pela perda da corrente sem carga na resistência de cobre da bobina primária (perda de cobre), que é muito pequena.

7. Eficiência

Refere-se à relação entre a potência secundária P2 e a potência primária P1. Normalmente, quanto maior a potência nominal do transformador, maior será a eficiência.

8, resistência de isolamento

Indica o desempenho do isolamento entre as bobinas do transformador e entre as bobinas e o núcleo de ferro. O nível de resistência do isolamento está relacionado ao desempenho do material de isolamento utilizado, ao nível de temperatura e ao grau de umidade.
