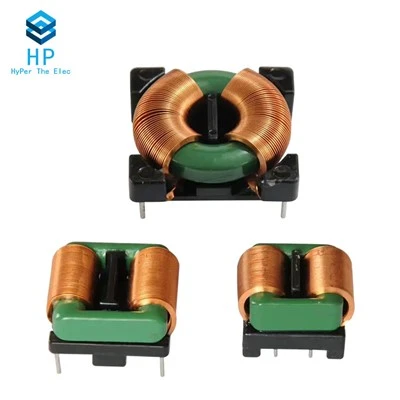

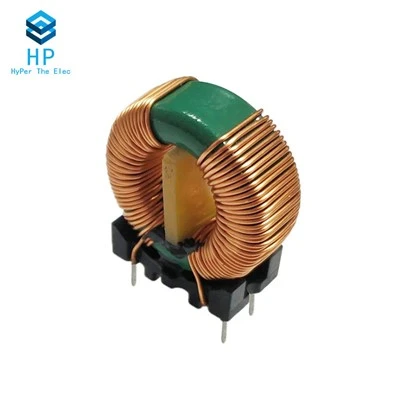

Indutor de modo comum

Indutância é um conceito importante em circuitos elétricos que descreve como um elemento de circuito pode armazenar energia em um campo magnético. A indutância é comumente representada pelo símbolo "L" e é definida como a razão entre a tensão através de um elemento do circuito e a taxa de variação da corrente através dele. Matematicamente, isso pode ser expresso como L=V / (dI/dt), onde L é a indutância, V é a tensão e dI/dt é a taxa de variação da corrente ao longo do tempo. A indutância é produzida pela interação entre uma corrente elétrica e um campo magnético. À medida que uma corrente flui através de um fio ou bobina, ela gera um campo magnético ao seu redor. Este campo magnético induz então uma tensão em qualquer material condutor próximo, como outro fio ou bobina.

A resistência DC de um indutor mede o quanto ele se opõe ao fluxo de corrente contínua através dele. É medido em ohms e é afetado pelo comprimento do fio e pela área da seção transversal. Quando a corrente contínua flui através de um indutor, ela cria um campo magnético que armazena energia. Essa energia é liberada quando a corrente é desligada, criando uma indutância, que filtra e armazena energia. minimizar a resistência DC é importante porque afeta a eficiência e o desempenho dos indutores em circuitos DC. A lei de Ohm é usada para calcular a resistência DC e pode ser afetada pela temperatura, material do fio e revestimento. Ao selecionar indutores, é preferível uma resistência CC mais baixa para aplicações de alto desempenho que exigem maior eficiência.

O fator Q, ou fator de qualidade, é uma medida da eficiência com que um indutor pode armazenar e liberar energia. É calculado como a razão entre a energia armazenada no indutor e a energia perdida na forma de calor durante cada ciclo de oscilação. Matematicamente, o fator Q é expresso como Q=2πfL / R, onde f é a frequência de ressonância do indutor, L é a indutância e R é a resistência do indutor.
Um fator Q mais alto significa que o indutor é mais eficiente no armazenamento de energia, enquanto um fator Q mais baixo significa que o indutor perde energia mais rapidamente. No projeto e seleção de indutores, o fator Q é um parâmetro importante, principalmente para aplicações que exigem alta eficiência e baixa perda de potência. Por exemplo, indutores de alto Q são usados ​​em circuitos de RF para sintonizar circuitos em frequências específicas com perda mínima de potência.
O fator Q de um indutor é influenciado por vários fatores, como material do fio, diâmetro do fio, material do núcleo e formato do núcleo. Usar fio de alta condutividade, minimizar o diâmetro do fio e selecionar materiais de núcleo de alta qualidade pode melhorar o fator Q de um indutor. Além disso, a frequência de ressonância do indutor afeta o seu fator Q, que é mais alto na frequência de ressonância. Portanto, selecionar a frequência de ressonância apropriada é crucial para atingir o nível de eficiência desejado para uma aplicação específica.

A frequência auto-ressonante é a frequência na qual um indutor apresenta reatância máxima e impedância mínima, comportando-se como um circuito ressonante. Nesta frequência, a reatância do indutor anula a sua resistência, resultando em uma impedância puramente resistiva. A frequência auto-ressonante é determinada pela indutância da bobina, pela capacitância entre as espiras da bobina e pela capacitância distribuída entre a bobina e outros elementos condutores do circuito. Pode ser calculado usando a fórmula f=1 / (2π √LC), onde L é a indutância da bobina, C é a capacitância total e f é a frequência auto-ressonante.
Os indutores exibem reatância crescente em frequências acima da frequência auto-ressonante e reatância decrescente em frequências abaixo dela. A frequência auto-ressonante é um parâmetro crítico ao selecionar e projetar indutores para aplicações de alta frequência, pois operar um indutor acima de sua frequência auto-ressonante pode resultar em diminuição da eficiência, dissipação excessiva de calor e até mesmo danos ao indutor.
A frequência auto-ressonante pode ser alterada alterando as propriedades físicas da bobina ou do circuito ao qual ela está conectada. Isto pode ser conseguido ajustando o número de voltas na bobina, alterando seu tamanho ou formato físico ou alterando a capacitância no circuito. Compreender a frequência auto-ressonante e como ajustá-la é crucial para projetar e selecionar indutores para circuitos de alta frequência.

A corrente de saturação de um indutor é um fator crítico na determinação da corrente máxima que um indutor pode suportar antes que sua indutância comece a diminuir devido à saturação magnética do material do núcleo. Quando o material do núcleo fica saturado, a intensidade do campo magnético no núcleo atinge um nível máximo, fazendo com que a indutância da bobina diminua. Vários fatores, como material do núcleo, geometria do núcleo, tamanho do fio e número de voltas na bobina, determinam a corrente de saturação de um indutor.
Normalmente, indutores com núcleos maiores e mais voltas de fio podem suportar correntes mais altas antes de atingirem a saturação magnética. Selecionar um indutor com uma corrente de saturação apropriada é crucial ao projetar um circuito que requer altas correntes. Os fabricantes de indutores fornecem uma folha de dados que inclui a corrente de saturação do indutor, que pode ser calculada ou estimada com base no material e na geometria do núcleo. É importante selecionar um indutor com uma corrente de saturação superior à corrente máxima esperada na aplicação para evitar a degradação do desempenho induzida pela saturação.

O coeficiente de temperatura de um indutor é uma medida percentual de como a indutância da bobina muda em relação à temperatura. Normalmente é expresso em partes por milhão por grau Celsius (ppm/grau) e pode ser encontrado na folha de dados do indutor. O coeficiente de temperatura é um fator crucial a ser considerado ao selecionar um indutor para aplicações onde as variações de temperatura são significativas. O coeficiente de temperatura é influenciado pelas propriedades do material da bobina e do material do núcleo. À medida que a temperatura aumenta, a resistência da bobina e do material do núcleo também aumenta, resultando numa redução na indutância. O coeficiente de temperatura pode ser positivo ou negativo, dependendo do projeto específico do indutor e dos materiais utilizados.
O coeficiente de temperatura é particularmente importante em aplicações que exigem medição ou regulação de alta precisão, como filtros baseados em indutores usados ​​em aplicações de alta frequência, como rádio e telecomunicações. Uma indutância estável em uma ampla faixa de temperatura é essencial para evitar distorções e outros problemas.
