O que são indutores

Um indutor, também chamado de bobina, indutor ou reator, é um componente elétrico passivo de dois terminais que armazena energia em um campo magnético quando a corrente elétrica flui através dele. Um indutor normalmente consiste em um fio isolado enrolado em uma bobina. Se deseja conhecer as especificações e preços dos Indutores, entre em contato conosco!

Vantagem dos indutores

01/

Sufocando
Os indutores impedem o fluxo de corrente contínua (CC) enquanto permitem a passagem de corrente alternada (CA).

02/

Filtragem
Os indutores podem filtrar a CA, refinando a forma de onda e produzindo um sinal CA mais purificado.

03/

Ressonância
Os indutores, quando combinados com capacitores, formam circuitos ressonantes que geram ressonância de alta frequência, alcançando um fluxo de corrente estável.

04/

Afinação
Os indutores são empregados em circuitos de sintonia para estabilizar a frequência operacional dos amplificadores em uma frequência específica.

05/

Atraso de tempo
Os indutores são usados em circuitos para introduzir uma constante de tempo, permitindo o controle sobre o atraso do sinal.

06/

Entalhe
Os indutores são empregados em circuitos de filtro notch para confinar sinais de interferência dentro do circuito, evitando que afetem outros circuitos.

07/

Filtragem de Sinal
Os indutores podem ser usados para filtrar sinais, permitindo a passagem apenas dos sinais desejados enquanto suprimem a interferência de outros sinais.

08/

Filtragem de ruído
Os indutores são utilizados para filtragem de ruído, isolando ruídos perturbadores dentro do circuito onde o indutor está localizado, evitando assim interferências no funcionamento normal de outros circuitos.

Tipo de indutores

01. Indutores de núcleo de ar

Os indutores com núcleo de ar são um tipo específico de indutor que usa um núcleo não magnético, como ar ou plástico, com uma bobina de fio enrolada em torno dele. Eles encontram aplicação em vários circuitos eletrônicos, incluindo circuitos digitais de alta velocidade, eletrônica de potência e circuitos de radiofrequência (RF).
Uma das vantagens significativas do uso de indutores com núcleo de ar é a sua baixa interferência magnética. Eles não usam um núcleo magnético que possa causar vazamento de campos magnéticos e interferir nos circuitos próximos. Conseqüentemente, os indutores com núcleo de ar são ideais para circuitos que exigem um alto nível de pureza de sinal, como transmissores e receptores de rádio.

02. Indutores com núcleo de ferro

Indutores com núcleo de ferro são um tipo de indutor que utiliza um núcleo magnético, normalmente feito de ferro ou ferrite, com uma bobina de fio enrolada em torno dele. Eles são amplamente utilizados em vários circuitos eletrônicos, incluindo eletrônica de potência, transformadores e indutores usados para armazenamento e filtragem de energia.
Uma das vantagens significativas dos indutores com núcleo de ferro é o seu alto valor de indutância. Eles são adequados para uso em aplicações que exigem uma grande quantidade de indutância, como eletrônica de potência. O material do núcleo magnético proporciona alta permeabilidade, o que aumenta a intensidade do campo magnético e permite um nível mais alto de armazenamento de energia.
Os indutores com núcleo de ferro também possuem um alto nível de acoplamento magnético entre os enrolamentos. Isto significa que a energia pode ser transferida de forma mais eficiente da entrada para a saída do indutor, tornando-os ideais para uso em transformadores onde a energia é transferida entre duas bobinas de fio através de um campo magnético.

03. Indutores com núcleo de ferrite

Os indutores com núcleo de ferrite utilizam um núcleo magnético feito de ferrite, um material cerâmico composto de óxido de ferro e outros óxidos metálicos. Eles oferecem diversas vantagens sobre outros tipos de indutores, incluindo alta indutância, baixas perdas magnéticas e capacidades de alta frequência.
Sua alta indutância os torna ideais para uso em aplicações que exigem uma grande quantidade de indutância, como eletrônica de potência e circuitos de RF. O material ferrita possui alta permeabilidade magnética, o que permite armazenar grande quantidade de energia magnética. Além disso, apresentam baixas perdas magnéticas devido à baixa perda de histerese do material, o que permite armazenamento eficiente de energia e perda mínima de energia.
Os indutores com núcleo de ferrite também possuem capacidades de alta frequência, permitindo-lhes operar em altas frequências sem perdas ou distorções significativas de energia. Eles são comumente usados em fontes de alimentação, amplificadores e circuitos de RF.
No entanto, os indutores com núcleo de ferrite podem ser mais caros e difíceis de fabricar do que outros tipos de indutores, o que pode torná-los menos adequados para aplicações sensíveis ao custo.

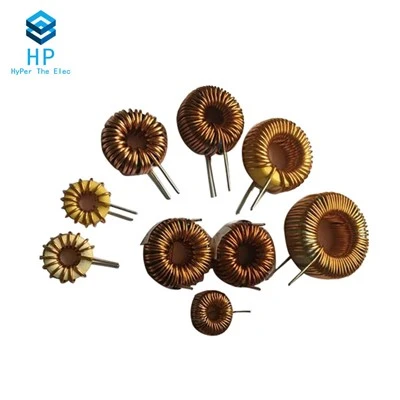

04. Indutores toroidais

Indutores toroidais são um tipo de indutor com um núcleo em forma de rosca feito de ferrite ou material de ferro em pó e enrolamentos de fio enrolados em torno do núcleo. O formato circular do núcleo oferece diversas vantagens, como alto nível de indutância para seu tamanho e baixas emissões de interferência eletromagnética (EMI). O fluxo magnético está contido no núcleo, o que leva a um uso mais eficiente do espaço e a um melhor desempenho. As baixas emissões de EMI os tornam ideais para uso em aplicações onde a minimização de EMI é crítica.
Os indutores toroidais também possuem resistência menor do que outros tipos de indutores, tornando-os mais eficientes no armazenamento e liberação de energia, o que os torna adequados para uso em aplicações de fonte de alimentação e amplificadores de áudio. Eles possuem um campo magnético uniforme e um baixo nível de histerese magnética, proporcionando desempenho consistente em uma ampla faixa de frequências e temperaturas.
No entanto, os indutores toroidais apresentam algumas desvantagens, incluindo custo mais elevado devido aos processos de fabricação e materiais utilizados, e enrolamento e soldagem mais difíceis devido ao seu formato. Apesar dessas limitações, os indutores toroidais são amplamente utilizados em diversos dispositivos e equipamentos eletrônicos, como amplificadores de áudio, fontes de alimentação e circuitos de RF.

05. Indutores SMD

Os indutores SMD (Surface Mount Device) são projetados especificamente para aplicações de montagem em superfície em eletrônica. Esses indutores são construídos com fio fino e plano enrolado em torno de um núcleo feito de material magnético, como ferrita ou ferro em pó. Para garantir longevidade e durabilidade, o enrolamento é então revestido com uma camada protetora de epóxi ou outros materiais.

Aplicação de Indutores

Em circuitos de sintonia

Os indutores são usados em circuitos que podem ser ajustados para permitir uma frequência específica de fluxo de corrente. Nesses circuitos, indutores são usados com capacitores em conjunto para selecionar a frequência desejada da corrente que flui naquele circuito. Os indutores são amplamente utilizados em circuitos de sintonia para selecionar frequências específicas para rádio, TV e outras aplicações.

Na fonte de alimentação

Os indutores são usados em circuitos de fonte de alimentação para manter um fluxo constante de corrente e evitar qualquer mudança repentina na tensão da corrente que flui no circuito.

Em sensores

Os indutores são usados em sensores que funcionam com base no princípio da indutância. O campo magnético variável presente se opõe ao fluxo de corrente através da bobina.

Em Transformadores

Dois indutores podem ser usados como transformador. Um indutor, quando conectado a uma fonte de corrente CA, produzirá um campo magnético. Devido à variação das correntes CA, o campo magnético também irá variar, o que resultará na geração de uma força eletromotriz na outra bobina. Se uma carga estiver conectada à segunda bobina, haverá tensão nela.

Em motores de indução

Nos motores de indução, que utilizam corrente CA, o rotor se move devido ao campo magnético entre o rotor e o estator. Ambos os campos magnéticos são gerados pela corrente CA e indutores são usados nela.

Em filtros

Os indutores são usados como filtros para permitir a passagem da corrente CA de uma frequência específica. Na construção de filtros, indutores são utilizados juntamente com capacitores.

Em estrangulamentos

Em circuitos que requerem conversão CA em CC, os indutores são usados como bobinas que não permitem o fluxo de corrente alternada devido à tensão oposta gerada, mas permitem apenas o fluxo de corrente CC.

Em Relés

Sempre que a corrente CA passa por um indutor, ela gera um campo magnético que pode ser usado para gerar corrente em outros indutores. Assim, esses indutores também podem ser utilizados como relés.

Em contas de ferrite

Esferas de ferrite são objetos cilíndricos que vemos em nossos cabos de carregamento ou cabos de transferência de dados USB. Estes são indutores que impedem que qualquer ruído de alta frequência flua através do circuito.

Como dispositivo de armazenamento de energia

Os indutores podem servir como dispositivos de armazenamento de energia em virtude de sua capacidade de armazenar energia do campo magnético em suas bobinas. Esta capacidade de armazenamento de energia permite que os indutores funcionem como reguladores de tensão, redutores de ondulação, osciladores, circuitos ressonantes e fontes de energia de backup em diversas aplicações elétricas e eletrônicas.

Como escolher indutores

Determinar o valor da indutância

O primeiro passo é determinar o valor mínimo de indutância necessário. Isso depende da corrente de ondulação aceitável e pode ser calculado usando a seguinte fórmula:Lmin=(Vout/fsw)*(Vout/(Vout-Vin))
Onde:
● Lmin é a indutância mínima em Henrys
● Vout é a tensão de saída
● Vin é a tensão de entrada
● fsw é a frequência de comutação em Hz
Um bom ponto de partida é definir a corrente de ondulação para 20-30% da corrente de carga máxima. A corrente de ondulação mais baixa permite o uso de capacitores de saída menores, mas requer um indutor maior.

Determinar a corrente de saturação do indutor

O indutor deve ser capaz de suportar a corrente de pico sem saturar. A corrente de pico é a corrente de carga máxima mais metade da corrente de ondulação.
Ipeak=Iload + (fsw*L*Vout)/(2*Vin)
Escolha um indutor com uma corrente de saturação acima da corrente de pico calculada. Uma margem de 20-30% é recomendada.

Determinar a resistência DC do indutor

A resistência DC (DCR) contribui para a perda de energia e afeta a eficiência. É preferível um DCR baixo, mas considere tanto o DCR quanto a corrente de saturação ao selecionar um indutor.
Use a seguinte fórmula para calcular a perda de potência no indutor:Ploss=Iload^2 * R. Onde R é a resistência DC do indutor.

Selecione o tipo de indutor

As fontes de alimentação chaveadas geralmente usam os seguintes tipos de indutores:
1. Fio enrolado
● Bom para alta corrente e baixa DCR
● Tamanhos de núcleo e valores de indutância limitados
● Suscetível a ruído EMI
2. Multicamadas
● Tamanho compacto com bom DCR
● Fornece ampla faixa de indutância
● O manuseio atual depende do tamanho do núcleo
3. Blindado/Ferrite
● Prevenir a radiação EMI
● Usado para circuitos sensíveis a ruído
● Tamanho grande e custo mais elevado
Considere as restrições de tamanho, as preocupações com EMI e os níveis de corrente ao escolher o tipo de indutor.

Escolha o material principal apropriado

Os materiais principais comuns incluem:
● Ferrite: Baixo custo, alta permeabilidade, capacidade de fluxo limitada
● Pó de Ferro: Suporta altas correntes e perdas maiores
● Amorfo/Nanocristalino: Fluxo de alta saturação, caro
● Ferroxcube: Alta saturação, boa estabilidade de temperatura
Indutores de alta corrente geralmente usam pó de ferro ou núcleos amorfos, enquanto a ferrita costuma ser adequada para correntes mais baixas.

Considere questões térmicas

Determine se o indutor ficará muito quente com base na resistência do fio e na corrente de pico. O tamanho maior do fio ou do núcleo ajuda a reduzir o aumento da temperatura. Considere qualquer redução de capacidade em temperaturas ambientes elevadas.

Nossa fábrica

productcate-1-1

Certificado

productcate-1-1

perguntas frequentes

P: Para que serve um indutor?

R: Em quais aplicações os indutores são usados? Os indutores são usados principalmente em energia elétrica e dispositivos eletrônicos para os seguintes propósitos principais: Sufocar, bloquear, atenuar ou filtrar/suavizar ruídos de alta frequência em circuitos elétricos. Armazenamento e transferência de energia em conversores de potência.

P: Qual é o princípio do indutor?

R: Quando a corrente flui através de um indutor com condutores enrolados na mesma direção, o campo magnético gerado ao redor do fio é unido e se torna um eletroímã. Por outro lado, também é possível gerar uma corrente elétrica a partir da força magnética.

P: O que os capacitores e indutores fazem?

R: Indutores e capacitores são dispositivos de armazenamento de energia, o que significa que a energia pode ser armazenada neles. Mas eles não podem gerar energia, portanto são dispositivos passivos. O indutor armazena energia no seu campo magnético; o capacitor armazena energia em seu campo elétrico.

P: Os indutores bloqueiam CA ou CC?

R: Em outras palavras, o indutor é um componente que permite que corrente contínua, mas não corrente alternada, flua através dele. O indutor armazena energia elétrica na forma de energia magnética. O indutor não permite que a corrente alternada flua através dele, mas permite que a corrente contínua flua através dele.

P: O que é indutor em palavras simples?

R: Um indutor é um componente passivo usado na maioria dos circuitos eletrônicos de potência para armazenar energia na forma de energia magnética quando eletricidade é aplicada a ele. Uma das principais propriedades de um indutor é que ele impede ou se opõe a qualquer mudança na quantidade de corrente que flui através dele.

P: O que um indutor faz com a CA?

R: Um indutor pode se opor ou bloquear a passagem de corrente alternada através dele. O indutor adquire ou perde a carga. A corrente através do indutor muda para equalizar a corrente que passa por ele.
Por que usar um indutor em vez de um capacitor?
Resposta: Os indutores conservam a corrente armazenando energia num campo magnético, enquanto os condensadores preservam a tensão armazenando energia num campo eléctrico.

P: Qual é a diferença entre indutor e capacitor?

R: Uma das principais diferenças entre um capacitor e um indutor é que um capacitor se opõe a uma mudança na tensão, enquanto um indutor se opõe a uma mudança na corrente. Além disso, o indutor armazena energia na forma de campo magnético e o capacitor armazena energia na forma de campo elétrico.

P: Os indutores armazenam energia?

R: Os indutores armazenam energia. O campo magnético que envolve um indutor armazena energia à medida que a corrente flui através do campo. Se diminuirmos lentamente a quantidade de corrente, o campo magnético começa a entrar em colapso e libera a energia e o indutor se torna uma fonte de corrente.

P: Os indutores armazenam corrente ou tensão?

R: Eles não armazenam corrente. Eles podem armazenar energia na forma de um campo magnético; em núcleos com lacunas, a energia é armazenada na lacuna ou no ar. O campo magnético pode induzir uma tensão quando o campo muda, portanto, se a corrente mudasse, o indutor usaria o campo magnético para compensar ou reduzir a mudança na corrente.

P: Os indutores bloqueiam a tensão?

R: A frequência de corte de um indutor é determinada pelo valor de sua indutância e pela resistência do fio usado para fazer a bobina. Assim, em resumo, um indutor bloqueia a CA resistindo às mudanças no fluxo de corrente através dele e armazenando energia no seu campo magnético, que se opõe às mudanças na tensão aplicada.

P: Os indutores se opõem à tensão?

R: Os indutores reagem contra mudanças na corrente diminuindo a tensão na polaridade necessária para se opor à mudança. Quando um indutor se depara com uma corrente crescente, ele atua como uma carga: diminuindo a tensão à medida que absorve energia (negativa no lado de entrada da corrente e positiva no lado de saída da corrente, como um resistor).

P: Os indutores aumentam a tensão?

R: À medida que um indutor armazena mais energia, seu nível de corrente aumenta, enquanto sua queda de tensão diminui. Observe que isso é precisamente o oposto do comportamento do capacitor, onde o armazenamento de energia resulta em um aumento de tensão no componente!

P: Por que os indutores bloqueiam a CA e os capacitores bloqueiam a CC?

R: Podemos dizer que a princípio um capacitor atua como um curto-circuito e um capacitor totalmente carregado atua como um circuito aberto. Os capacitores evitam alterações de tensão, enquanto os indutores evitam alterações de corrente e também se comportam como um curto-circuito CC.

P: Quando devo usar um indutor?

R: Os indutores são normalmente usados como dispositivos de armazenamento de energia em dispositivos de energia de modo comutado para produzir corrente CC. O indutor, que armazena energia, fornece energia ao circuito para manter o fluxo de corrente durante os períodos de comutação "desligado", permitindo assim topografias onde a tensão de saída excede a tensão de entrada.

P: O que acontecerá se o capacitor e o indutor estiverem conectados em um circuito?

R: O indutor exerce uma força para manter a corrente fluindo. Essa corrente carregará o capacitor, depois de algum tempo o capacitor se descarregará e a tensão será armazenada no indutor e o ciclo se repetirá. Isso cria oscilações ou uma onda.

P: Os indutores são mais caros que os capacitores?

R: Um indutor que armazena aproximadamente a mesma quantidade de energia que qualquer capacitor será maior e muito mais pesado que um capacitor e com MUITO mais cobre (ou outro metal condutor), então também será mais caro que o capacitor.

P: Quais são os problemas com indutores?

R: A qualidade do fio magnético utilizado não é boa: Um tipo especial de fio é usado em um indutor. Este fio é chamado de fio magnético, eles não são envolvidos por nenhuma blindagem, portanto podem ser facilmente danificados. Não resistente à corrosão: Os fios indutores não são protegidos, portanto não apresentam resistência à corrosão.

P: Por que os indutores são caros?

R: O custo de um indutor é afetado por vários fatores, incluindo o material do núcleo, o material do enrolamento e o processo de fabricação. Indutores feitos de materiais de alta permeabilidade, como núcleos de pó ou ferrita, tendem a ser mais caros do que aqueles feitos de materiais de baixa permeabilidade, como núcleos de ferro.

P: Você pode combinar indutores e capacitores?

R: Na análise de circuitos, é possível combinar as impedâncias de capacitores e indutores que estão em série ou paralelo entre si? Você pode combiná-los da maneira que quiser, mas isso não significa necessariamente que você pode simplesmente somar seus valores para obter a impedância líquida.
